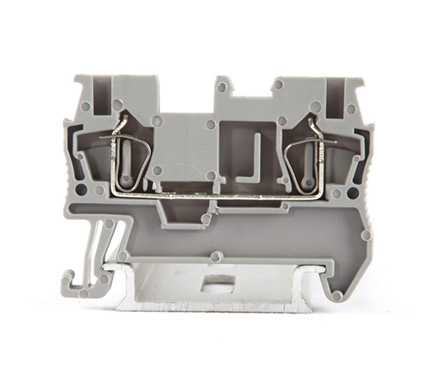

Terminaux à ressort JST2 5-TW
- Ressort en acier inoxydable pour une forte résistance à la corrosion
- Surface protégée par un plaquage galvanique en nickel ou étain sans plomb
- Les gammes de serrage à ressort et à vis partagent les mêmes accessoires, réduisant l’inventaire jusqu’à 50 %
- Gains de temps et d’origine avec des cavaliers isolés rechargeables, découpables et disponibles jusqu’à 50 poteaux
- Bonne conductivité électrique
- Élévation de la température basse
Bornes à ressort JST2 5-TW
La famille de produits comprend des blocs de bornes basés sur une connexion à pince à ressort.
Par connexion par pince à ressort, nous entendons une connexion électrique établie en serrant un conducteur individuel dénudé au moyen d’un ressort. Il convient aux fils pleins et multi-brins avec une section transversale nominale de 0,08 à 2,5 mm2 et permet
- serrage direct sans préconditionnement du conducteur
- serrage direct avec protection par raccordement
- serrage indirect via un manchon d’extrémité ou un ergon de câble à goupille
| Norme de connexion | IEC60947-7-1 |
| Courant nominal | 31A |
| Tension nominale | 800V |
| Section transversale solide | 0,14-1,5 mm2 |
| Section transversale standard | 0,2-2,5 mm2 |
| Largeur | 48,5 mm |
| Hauteur | 36,5 mm |
| Épaisseur | 5,2 mm |
| Classe d’inflammabilité | V0 |
| Bande de Zack | ZB5 |
| Accessoires | Modèle | Code d’ordre |
| Extrémité de la couverture grise | D-JST2.5 | 1012.017 |
| Pont d’insertion | 2 pôles JBS2-5 Imax : 24A | 1012.029 |
| 3 pôles JBS3-5 24A | 1012.030 | |
| 5 pôles JBS5-5 24A | 1012.032 | |
| 10 pôles JBS10-5 24A | 1012.033 | |
| Pince d’extrémité | E/JST | 1012.044 |
| Type de rail Din | NS35/7.5 | 1016.002 |
| NS35/15 | 1016.003 | |
| NS32 | 1016.004 |
