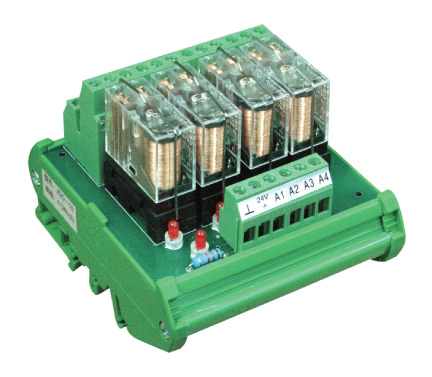

Coupleur à relais Leipole à deux interrupteurs
- Les relais de la série de produits ont des bobines DC et AC. Contact a des interrupteurs bipolaires NO et NC ainsi que des interrupteurs unipolaires et bipolaires.
- Température de l’environnement de travail -25°C~40°C
- Utiliser la vie, c’est environ 100 000 fois.
Le coupleur à deux relais d’interrupteur est principalement composé de petits relais électromagnétiques. C’est un module de type terminal qui permet une fonction d’indication et de protection. Largement utilisé dans le joggle parmi les équipements périphériques, le signal de commande et l’équipement réglable se contrilaient automatiquement pour obtenir une correspondance fidèle entre la fréquence électrique et la poudre.
Notre entreprise fournit des pneus pour fournir diverses spécifications de coupleurs relais adaptés à différentes tensions et puissances selon le domaine concerné. Le caractère du produit est la modularisation minimale. Installez-le sur le rail en plomb standard NS 35/7.5 ou NS32 et il sera possible de l’utiliser en toute sécurité, de manière fiable et pratique.
En application concrète, l’interrupteur de contact du relais se trouve dans un circuit de retour en courant continu ou alternatif. lors de la coupure, produire une tension inductive plus élevée en charge de l’inductance et du condensateur, et endommager le contact. Pour retarder la durée de vie du relais, il est possible d’utiliser au-dessus de la mesure de protection que de nombreux fabricants de contacteurs et de vannes électromagnétiques, etc., disposaient d’éléments de protection nécessaires pour être vendus. lors du choix et de l’utilisation de . Faites attention à leur mérite et faites défaut pour l’utiliser raisonnablement.
| Paramètres techniques | ||
| Entrée fin énergisante | ||
| Tension nominale | 24V CC | 24V CC |
| Tension maximale | Valeur de la note 110% | Valeur de la note 110% |
| Courant d’audience | 21,8 mA | 12,5 mA |
| Tension motrice | Tension nominale70% | Tension nominale80% |
| Tension de repositionnement | Tension nominale 15% | Tension nominale10% |
| Consommation | 360 MW | ≈300mw |
| Extrémité du contact de sortie | ||
| Type de contact | Simple pôle, simple contact, deux interrupteurs | Simple pôle, simple contact, deux interrupteurs |
| Matériau de contact | AgCdO | AgCdO |
| Tension maximale de commutation | 380V AC, 125V DC | 380V AC, 125V DC |
| Courant d’audience | 4A | 4A |
| Charge de résistance | 1000VA, 120W | 1000VA, 120W |
| Cps |
375VA, 75W | 375VA, 75W |
| Délai d’absorption | 15ms | 15ms |
| Délai de retour | CA : 10 ms, DC : 5 ms | AC : 10 ms, DC : 5 ms |
| Fréquence motrice la plus élevée | 1800 fois/heure | 1800 fois/heure |
| Compression de test | Bobine et contact 5000VAC 50HZ 1 min | Bobine et contact 5000VAC 50HZ 1 min |
| Vie de la machine | 2x 107Mouvement de commutation | 2x 107Mouvement de commutation |
| Durée de vie électrique | 1x105Mouvement de commutation | 1 x 105Mouvement de commutation |
| Température de stockage | -40 °C〜+ 55°C | -40 °C〜+ 55 °C |
| Température de travail | -25 °C ~+ 40 °C | -25 °C ~+ 40 °C |
| Humidité environnementale | En mouvement：35〜85% | En mouvement：35〜85% |
