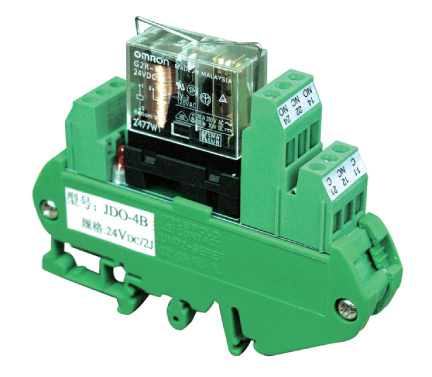

Coupleur de relais Shanghai LEIPOLE 24VDC
- Les relais de la série de produits ont des bobines DC et AC. Le contact a un interrupteur bipolaire NO et NC et un interrupteur unipolaire et bipolaire.
- Température de l’environnement de travail -25 °C ~ 40 °C
- L’utilisation de la vie est d’environ 100 000 fois.
Le coupleur de relais 24VDC est principalement constitué de petits relais électromagnétiques. Il s’agit d’un module de type terminal d’indication et de fonction de protection. Largement utilisé dans le joggle parmi les équipements périphériques, le signal de commande et l’équipement réglable se sont automatiquement intégrés pour obtenir une véritable correspondance de la fréquence électrique et de la poudre.
Notre entreprise tire pour fournir diverses spécifications de coupleurs de relais s’appliquant à différentes tensions et puissances dans le domaine applicable. Le caractère du produit est une modularisation minimale. Installez-le sur le rail d’accès standard NS 35/7.5 ou NS32 et il est possible de l’utiliser en toute sécurité, de manière fiable et pratique.
Dans l’application concrète, l’interrupteur de contact du relais est dans le circuit de retour DC ou AC. Lors de la coupure, produisez une tension inductive plus élevée en charge de l’inductance et du condensateur, et endommagez le contact. Afin de retarder la durée de vie du relais, il est possible d’utiliser la mesure de protection ci-dessus de nombreux fabricants de contacteur et de vanne électromagnétique, etc. ont eu les éléments de protection nécessaires à vendre. lors de son choix et de son utilisation . Faites attention à leurs mérites et à leurs défauts pour les utiliser raisonnablement.
| Paramètres techniques | |||
| Fin revigorante de l’entrée | |||
| Tension nominale | 24V DC | 24V DC | 24V DC |
| Tension maximale | Valeur nominale 110 % | Valeur nominale 110 % | Valeur nominale 110 % |
| Courant nominal | 21,8 mA | 21,8 mA | 21,8 mA |
| Tension motrice | Tension nominale70% | Tension nominale70% | Tension nominale 70 % |
| Tension de repositionnement | Tension nominale 15% | Tension nominale 15% | Tension nominale 15% |
| Consommation | ≈360mw | ≈360mw | ≈360mw |
| Extrémité du contact de sortie | |||
| Type de contact | Unipolaire, contact unique, un interrupteur | Unipolaire, contact unique, deux interrupteurs | Unipolaire, contact unique, deux interrupteurs |
| Matériau de contact | AgCdO | AgCdO | AgCdO |
| Tension maximale de commutation | 380 V CA, 125 V CC | 380 V CA, 125 V CC | 380 V CA, 125 V CC |
| Courant nominal | 8A | 4A | 4A |
| Charge de résistance | 2000VA, 240W | 1000VA, 120W | 1000 V A, 120 W |
| Cos(p=0,4 L/R= 7ms Charge d’induction | 1500VA, 120W | 375 VA, 75 W | 375 VA, 75 W |
| Délai d’absorption | 15 secondes | 15 secondes | 15 secondes |
| Délai de retour | CA : 10 ms, CC : 5 ms | AC : 10 ms, DC : 5 ms | CA : 10 ms, CC : 5 ms |
| Fréquence motrice la plus élevée | 1800 fois/heure | 1800 fois/heure | 1800 fois/heure |
| Tester la compression | Résistance et contact 5000VAC 50HZ 1 min | Résistance et contact 5000VAC 50HZ 1 min | Résistance et contact 5000VAC 50HZ 1 min |
| Durée de vie de la machine | 2x 107Mouvement de commutation | 2 x 107Mouvement de commutation | 2 x 107Mouvement de commutation |
| La vie électrique | 1 x 105Mouvement de commutation | 1 x 10sMouvement de commutation | 1 x 105Mouvement de commutation |
| Température de stockage | -40 °C〜+ 55°C | -40°C~+ 55 °C | -40°C 〜+ 55 °C |
| Température de fonctionnement | -25°C~+ 40 °C | -25 °C ~+ 40 °C | -25 °C ~+ 40 °C |
| Humidité ambiante | Comme émouvant： 35-85% | Comme émouvant：35-85% | Comme émouvant：35〜85% |
